无负压ABB变频控制柜接线图及故障问题调试方法

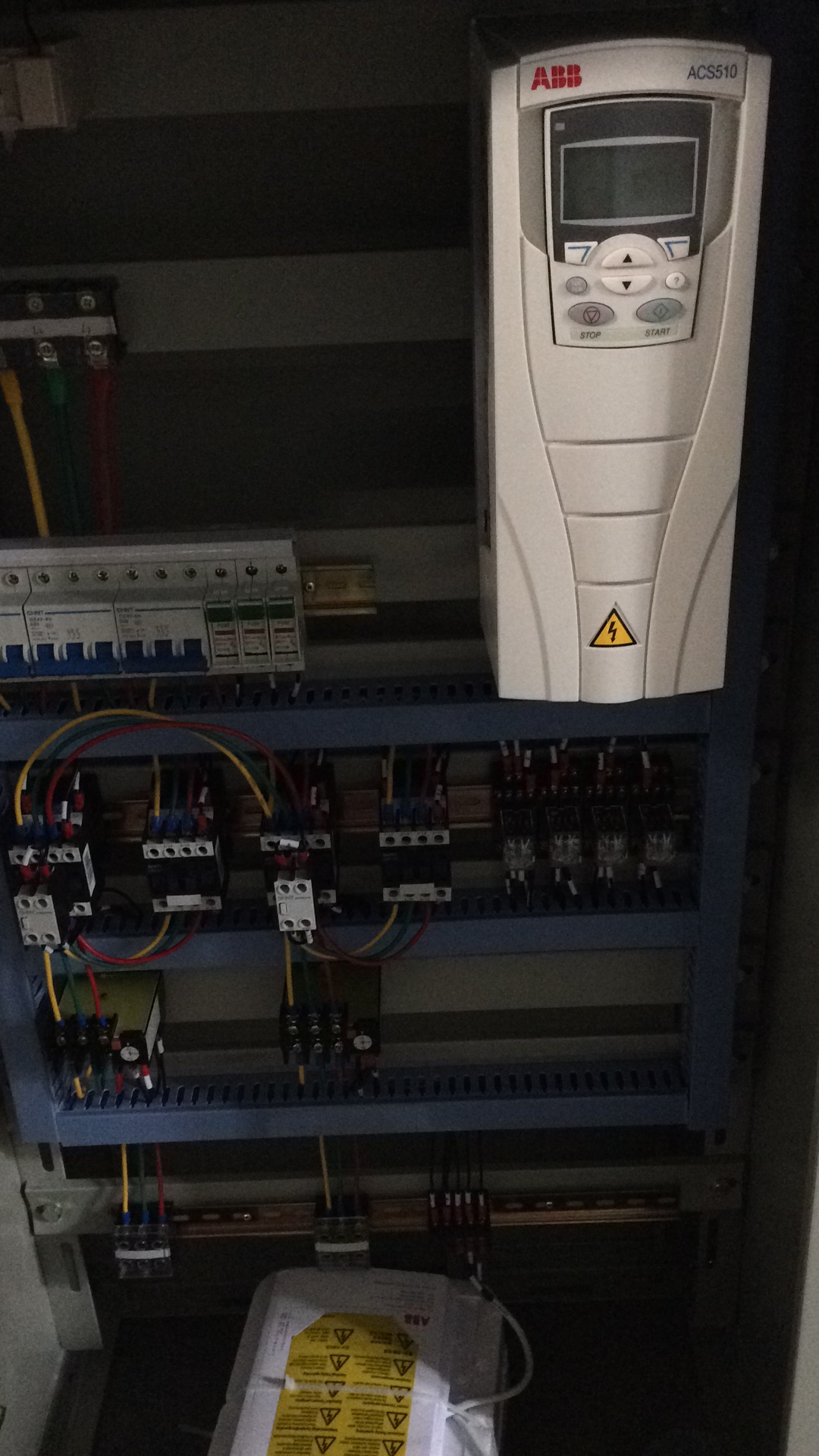

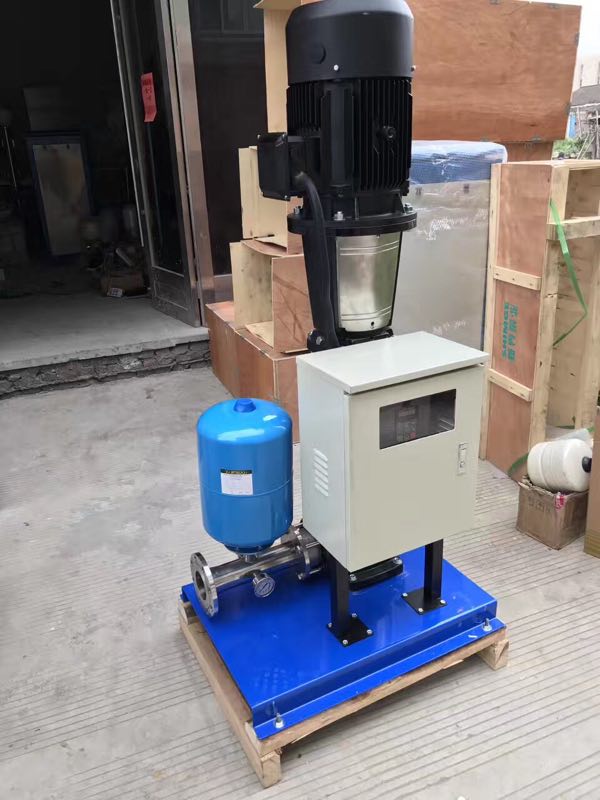

生活成套供水设备现在广泛适用于生活小区,宾馆,高楼建筑,采用变频传动控制设备起到节能。我公司选择知名品牌变频器(ABB)(ACS510)系列配备于成套供水设备电气之一,广泛用于水泵和风机。

  1. 选择(ABB)传动,选择应用宏(PFC控制宏)和(PID)控制宏,对应有效的控制水泵机组设备。
  2. 选择大西洋泵业配备变频器成套供水控制设备(控制柜)都于出厂调试、试验完好设备准予出厂。
  3. 成套供水控制设备安放场所环境温度也会对控制设备有所影响,所以安装场所应具备通风干燥避免潮湿,避免电气短路影响使用,如果控制设备电气潮湿,应烘干或更换再使用。
  4. 通电时变频显示接地故障检查和排出接地线是否连接牢固,控制设备里电气是否潮湿,保证电机电缆长度没有超过允许的zui大长度。如果想要禁止传动停止时的故障检测功能,使用修改参数(3023禁止)。

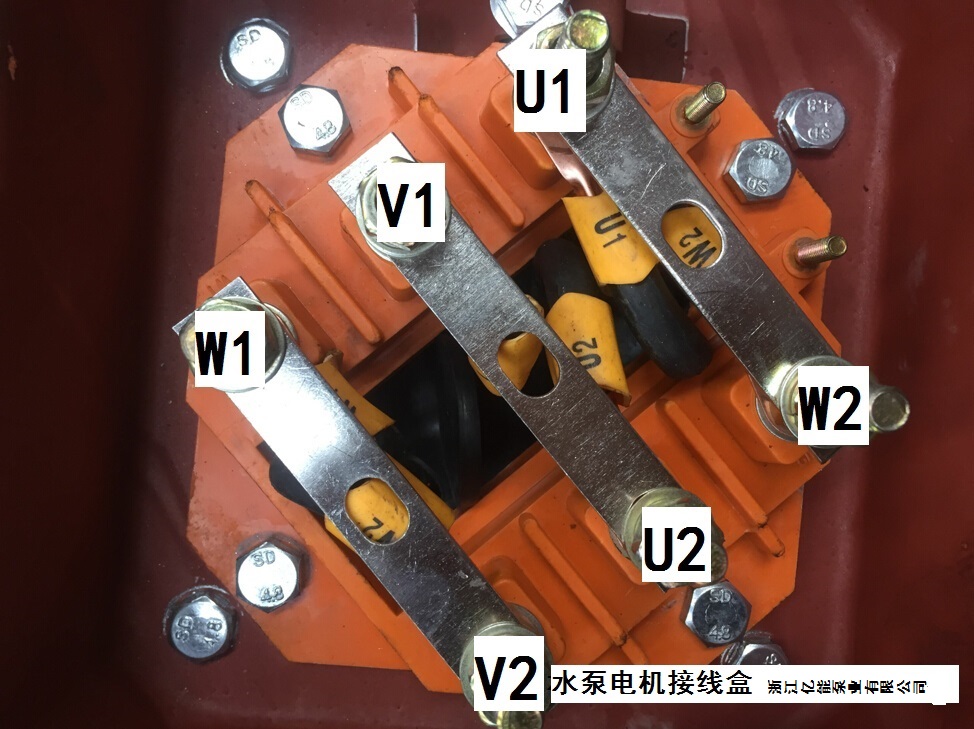

  5. 生活供水控制设备安装与调试起动前检查电机与控制设备(控制柜)的电缆连接电机盒里(U1V1W1如上图)与控制设备(控制柜)(U1V1W1如上图)对应连接是否牢固。
  6. 操作起动前将门板上的旋钮转换到手动档,每台泵手动点动调试正(反)转,如反转调换电机和控制设备的电缆线。
  7. 电机在正转情况下,将转换到自动档(控制柜门板旋钮)实现自动补压达到使用扬程(用户压力设定值)。自动运行过程中水泵电机反转,需调换变频器传动输出电缆。
  8. 选择大西洋泵业生产的变频其控制柜变频器(ABB)为中文操作盘有显示频率(Hz)、电流(A)、压力反馈值(%)。当变频显示50Hz时水泵处于高速运转,变频的频率往下降时水泵电机转速随着减慢;电流是根据电动机功率运行时电流显示面板;压力反馈值是出口端管路上远传压力表(或压力变送器)值显示在面板。
  9. 如果远传压力表与显示面板(ABB)值有偏差就要查看参数定义过程PID调节器(40)这组参数,进入修改压力偏差(4013给定zui大值是否与压力表值一样)、(4019设定上限实际值)。
  10. 设定压力(扬程)显示在变频操作盘右上角百分比(%),例60%就是扬程60米(0.6Mpa压力)如需变动扬程(压力)就在操作盘(ABB变频按键调节上△下▲修改所需要的扬程(压力)。
  11. 当水泵工作时流量扬程达到变频器设定值时频率逐渐下降0Hz这样变频器输出停止;水泵停机,进入休眠状态,当设定扬程值有下降,出水口管网上远传压力表(压力变送器)反馈信号(电压或电流)给变频器,变频器接收唤醒信号,开始补充需要设定压力值。
  12. 例:一控二变频控制设备,一台水泵为主泵,另一台为辅泵(水泵互为主备)当用户用水高峰期时(流量增加)辅泵起动工作。两台泵可以交替运行,出厂设备为3-4小时(以水泵运行时间计算来交替工作)。
  13. 当运行过程中出现过流(过载),检查和排出电机是否反转;电机是否卡机造成负载过重;出现电机故障与公司业务员(技术人员)联系。
  14. 其它故障请参考出厂配备的变频器传动使用说明书。
